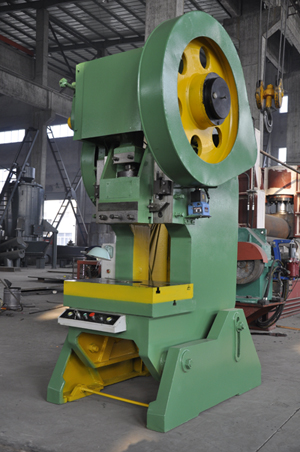

JB23-16T沖床 |
|
|
|
|
主要技術參數 |
|
序號 |
名 稱 |
單 位 |
規 格 |
備 注 |
|
1 |
公稱壓力 |
噸 |
16 |
|
|
2 |
滑塊行程 |
毫米 |
60 |
|
|
3 |
滑塊行程次數 |
次/分 |
140 |
|
|
4 |
最大封閉高度 |
毫米 |
240 |
|
|
5 |
滑塊調節量 |
毫米 |
30 |
|
|
6 |
工作臺尺寸 （前后x左右） |
毫米 |
450x280 |
|
|
7 |
工作臺下料孔尺寸 （ 直徑） |
毫米 |
130 |
|
|
8 |
模柄孔尺寸 （ 直徑x深度） |
毫米 |
35x60 |
|
|
9 |
工作臺至導軌距離 |
毫米 |
240 |
|
|
10 |
工作臺厚度 |
毫米 |
45 |
|
|
11 |
機身傾斜角度 |
度 |
30 |
|
|
12 |
電機型號及功率 |
型號/千瓦 |
Y100L-4/2.2 |
|
|
13 |
外形尺寸 |
長 |
毫米 |
1100 |
|
|
寬 |
毫米 |
750 |
|
|
高 |
毫米 |
1470 |
|
|
14 |
凈重 |
公斤 |
約650 |
|
|
|
|
|
|
|
|
|
|
|
|

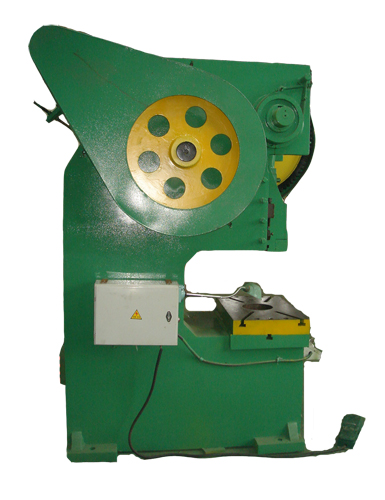

序號 |
名稱 |
單位 |
規格 |
|
1 |
公稱壓力 |
千牛 |
630 |
|
2 |
滑塊行程 |
毫米 |
110 |
|
3 |
滑塊行程次數 |
次/分 |
50 |
|
4 |
最大封閉高度 |
毫米 |
380 |
|
5 |
滑塊底面與工作臺間距離調節量 |
毫米 |
80 |
|
6 |
滑塊中心至機身距離 |
毫米 |
250 |
|
7 |
工作臺尺寸 |
前后 |
毫米 |
450 |
|
左右 |
毫米 |
700 |
|
8 |
滑塊上模柄孔尺寸 |
直徑 |
毫米 |
60 |
|
深度 |
毫米 |
60 |
|
9 |
機身立柱間距離 |
毫米 |
300 |
|
10 |
墊板厚度 |
毫米 |
75 |
|
11 |
機身最大可傾角度 |
度 |
20 |
|
12 |
墊板孔直徑 |
毫米 |
170 |
|
13 |
電動機 |
型號 |
|
Y132-4 |
|
功率 |
千瓦 |
5.5 |
|
轉速 |
轉/分 |
1440 |
|
14 |
壓力機的外形尺寸 |
左右 |
毫米 |
1200 |
|
前后 |
毫米 |
1700 |
|
高度 |
毫米 |
2400 |
|
15 |
總重量 |
公斤 |
3100 |
|
|
|
|
|
|
J21－63TS壓力機
J21－63TS壓力機
|
|

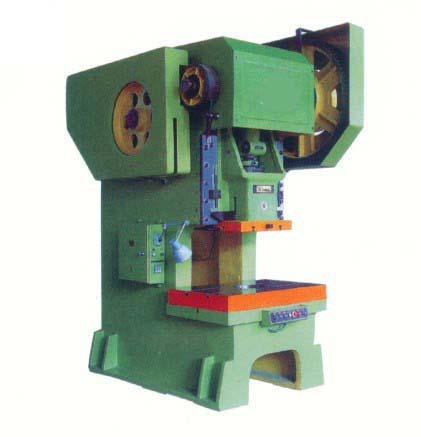

JB23-10T沖床 |
|
|
|
|
主要技術參數 |
|
序號 |
名 稱 |
單 位 |
規 格 |
備 注 |
|
1 |
公稱壓力 |
噸 |
10 |
|
|
2 |
滑塊行程 |
毫米 |
60 |
|
|
3 |
滑塊行程次數 |
次/分 |
150 |
|
|
4 |
最大封閉高度 |
毫米 |
140 |
|
|
5 |
滑塊調節量 |
毫米 |
30, <, /o, , :p> |
|
|
6 |
工作臺尺寸 （前后x左右） |
毫米 |
370x230 |
|
|
7 |
工作臺下料孔尺寸（ 直徑x高度） |
毫米 |
90-95 |
|
|
8 |
模柄孔尺寸 （ 直徑x深度） |
毫米 |
30x60 |
|
|
9 |
工作臺至導軌距離 |
毫米 |
140 |
|
|
10 |
工作臺厚度 |
毫米 |
35 |
|
|
11 |
機身最大傾斜角度 |
度 |
30 |
|
|
12 |
電機型號及功率 |
型號/千瓦 |
Y100L-4/1.1 |
|
|
13 |
外形尺寸 |
長 |
毫米 |
650 |
|
|
寬 |
毫米 |
550 |
|
|
高 |
毫米 |
1400 |
|
|
14 |
凈重 |
公斤 |
約450 |
|
|
|
|
|
|
|
|
|
|

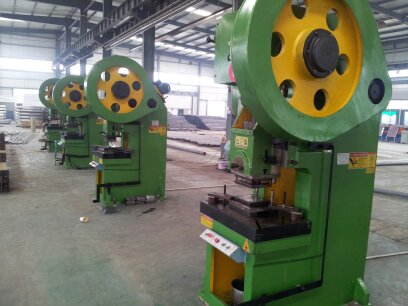

性能與特點：
J21系列壓力機是普通型開式固定臺曲柄壓力機、其特點是左右開式機身（即C型機身），工作臺在三個方向敞開，裝、卸模具和操作都比較方便。為機械化、自動化提供了良好的條件，因而被廣泛采用，它是板料沖壓生產的主要設備，可用于沖孔、落料、切邊、彎曲、淺拉伸和成行等工序，廣泛應用于國防、航空、汽車、拖拉機、電機、電器、儀表、醫療器械、日用五金等行業中。其中JC21-160裝配有氣動摩擦離合器滑塊可急停在任意位置。
J21-63A J21-80A JD21-63A JD21-80A JD21-100A JD21-125A均配有緊急制動裝置，可以使滑塊急停在0度-135度范圍內，并可配置光電保護莊子。同時型號中帶字母”D“的機床采用雙鍵結構，能有效的克服沖壓反彈現象。
|

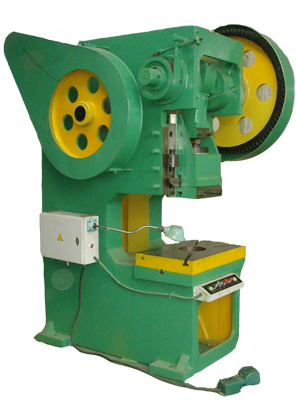

序號 |
名稱 |
單位 |
規格 |
|
1 |
公稱壓力 |
千牛 |
250 |
|
2 |
滑塊行程 |
毫米 |
70 |
|
3 |
滑塊行程次數 |
次/分 |
80 |
|
4 |
最大封閉高度 |
毫米 |
280 |
|
5 |
滑塊底面與工作臺間距離調節量 |
毫米 |
280 |
|
6 |
滑塊中心至機身距離 |
毫米 |
200 |
|
7 |
工作臺尺寸 |
前后 |
毫米 |
320 |
|
左右 |
毫米 |
540 |
|
8 |
滑塊上模柄孔尺寸 |
直徑 |
毫米 |
40 |
|
深度 |
毫米 |
50 |
|
9 |
墊板厚度 |
毫米 |
50 |
|
10 |
機身最大可傾角度 |
度 |
30 |
|
11 |
墊板孔直徑 |
毫米 |
120 |
|
12 |
電動機 |
型號 |
|
Y132-4 |
|
功率 |
千瓦 |
2.2 |
|
轉速 |
轉/分 |
1440 |
|
13 |
壓力機的外形尺寸 |
左右 |
毫米 |
1100 |
|
前后 |
毫米 |
1000 |
|
高度 |
毫米 |
1750 |
|
14 |
總重量 |
公斤 |
1000 |
|
|
|
|
|
|

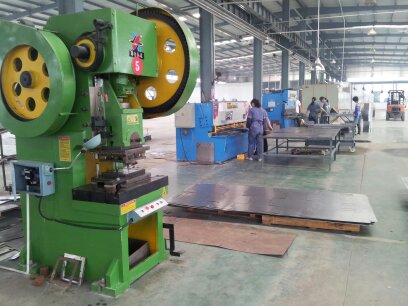

JB23-40T開式可傾壓力機技術參數
|
序號 |
名稱 |
單位 |
規格 |
|
1 |
公稱壓力 |
千牛 |
400 |
|
2 |
滑塊行程 |
毫米 |
100 |
|
3 |
滑塊行程次數 |
次/分 |
50 |
|
4 |
最大封閉高度 |
毫米 |
350 |
|
5 |
滑塊底面與工作臺間距離調節量 |
毫米 |
60
|
|
6 |
滑塊中心至機身距離 |
毫米 |
200 |
|
7 |
工作臺尺寸 |
前后 |
毫米 |
390 |
|
左右 |
毫米 |
650 |
|
8 |
滑塊上模柄孔尺寸 |
直徑 |
毫米 |
40 |
|
深度 |
毫米 |
60 |
|
9 |
機身立柱間距離 |
毫米 |
280 |
|
10 |
墊板厚度 |
毫米 |
70 |
|
11 |
機身最大可傾角度 |
度 |
20 |
|
12 |
墊板孔直徑 |
毫米 |
145 |
|
13 |
電動機 |
型號 |
|
Y132-4 |
|
功率 |
千瓦 |
3 |
|
轉速 |
轉/分 |
1440 |
|
14 |
壓力機的外形尺寸 |
左右 |
毫米 |
1150 |
|
前后 |
毫米 |
1700 |
|
高度 |
毫米 |
2200 |
|
15 |
總重量 |
公斤 |
2400 |
|
|
|
|
|
|
